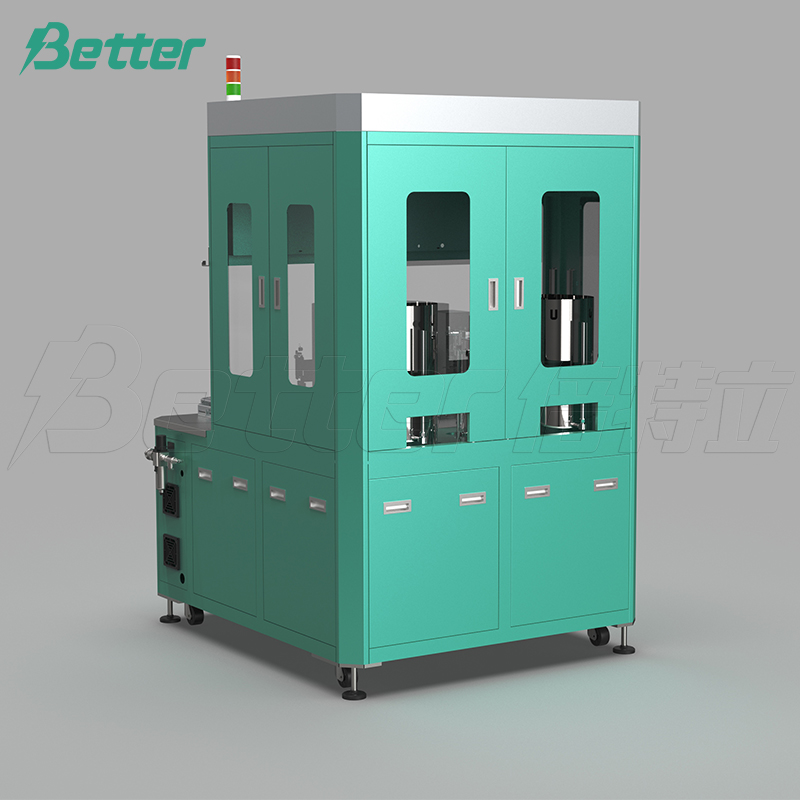

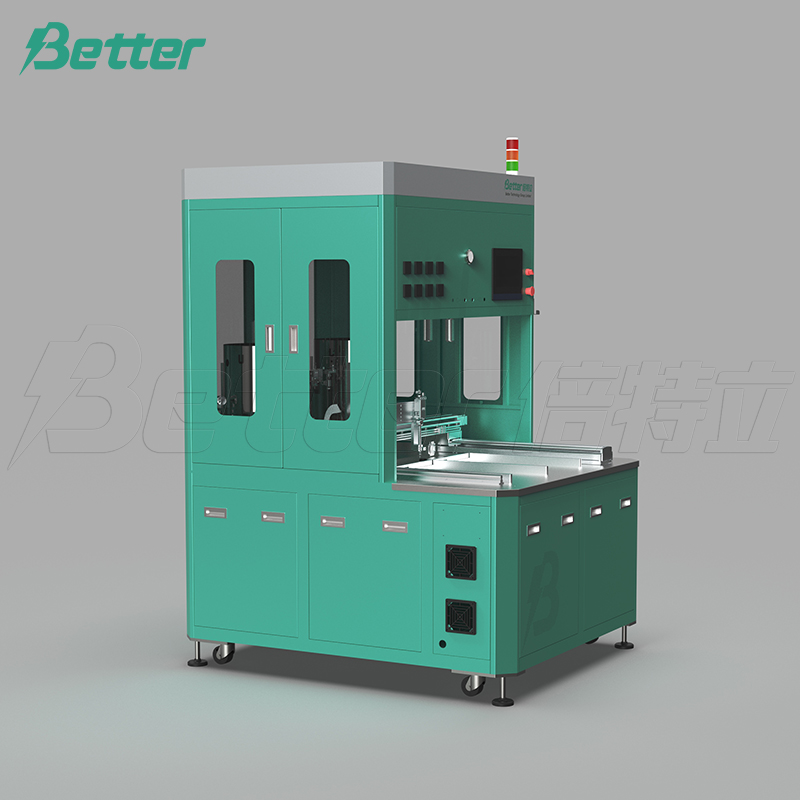

环氧树脂点胶机

环氧树脂点胶机

一、简介

1.1型号：BP580-B2（双系统计量）

1.2 生产能力：12V100Ah，200颗/小时

1.3 外形尺寸（长*宽*高）：1800mm×1100mm×1800mm

1.4 适用环氧树脂/胶水：用于覆盖点胶的环氧树脂

1.5 比例：100:100~100:10，可调

1.6 工作范围：600（X）* 600（Y）* 100（Z）毫米

1.7 工位：双工位，每工位尺寸300(W)*600(L)*80(H)

1.8 比例精度：±3%

1.9 出胶精度：±3g（出胶量＞1g时）

1.10计量方式：伺服电机+齿轮泵

1.11 传动方式：伺服电机

1.12 功率：AC380V、50HZ、0.5-1.5KW

1.13工作温度：湿度20~90%，温度0~40℃

2、设备组成

2.1 框架：由重载型铝型材组成；表面经过电泳处理；颜色为银色，钣金为深蓝色。

2.2胶桶采用压力真空，桶材质为SUS304。

2.3 2组（4个）精密计量齿轮泵作为出胶控制模块

2.4 点胶枪模块

2.5 自动清洗模块

2.6 自动电气控制模块

三、原理

该机由PLC控制，人机交互和参数设置与调用均通过触摸屏进行。通过驱动精密计量齿轮泵，利用伺服电机的力量定量输出环氧树脂，并通过静态混合模块混合AB环氧树脂，通过点胶枪模块实现点胶。

4. 特点

4.1工作方式选择多样化：用户可以选择定点、定量、定时点胶。

4.2 大部分材料采用SUS304不锈钢和铝型材制成，易于清洁和维护。

4.3 具有防固化系统：停机时自动定量点胶，防止点胶管凝固堵塞。

4.4 具有自动清洗系统：启动自动清洗程序，喷嘴将自动移动到清洗点并完成清洗。

4.5 采用高精度三轴机械手点胶，范围为（X）600mm*（Y）600mm*（Z）100mm，重复精度±0.02mm；

4.6 配有真空搅拌桶，提供真空吸力，不间断加料。

4.7 具有恒温加热功能

4.8 出胶系统具有自动吸风功能，确保无多余环氧树脂。

4.9 环氧出口设有Y型过滤阀，防止异物进入泵体内。

4.10当管子堵塞时，有过压保护，防止管子破裂、接头脱落。

4.11 当无气压或气压达不到要求时，程序将终止或报警。
